MDEA沼气提纯工艺流程

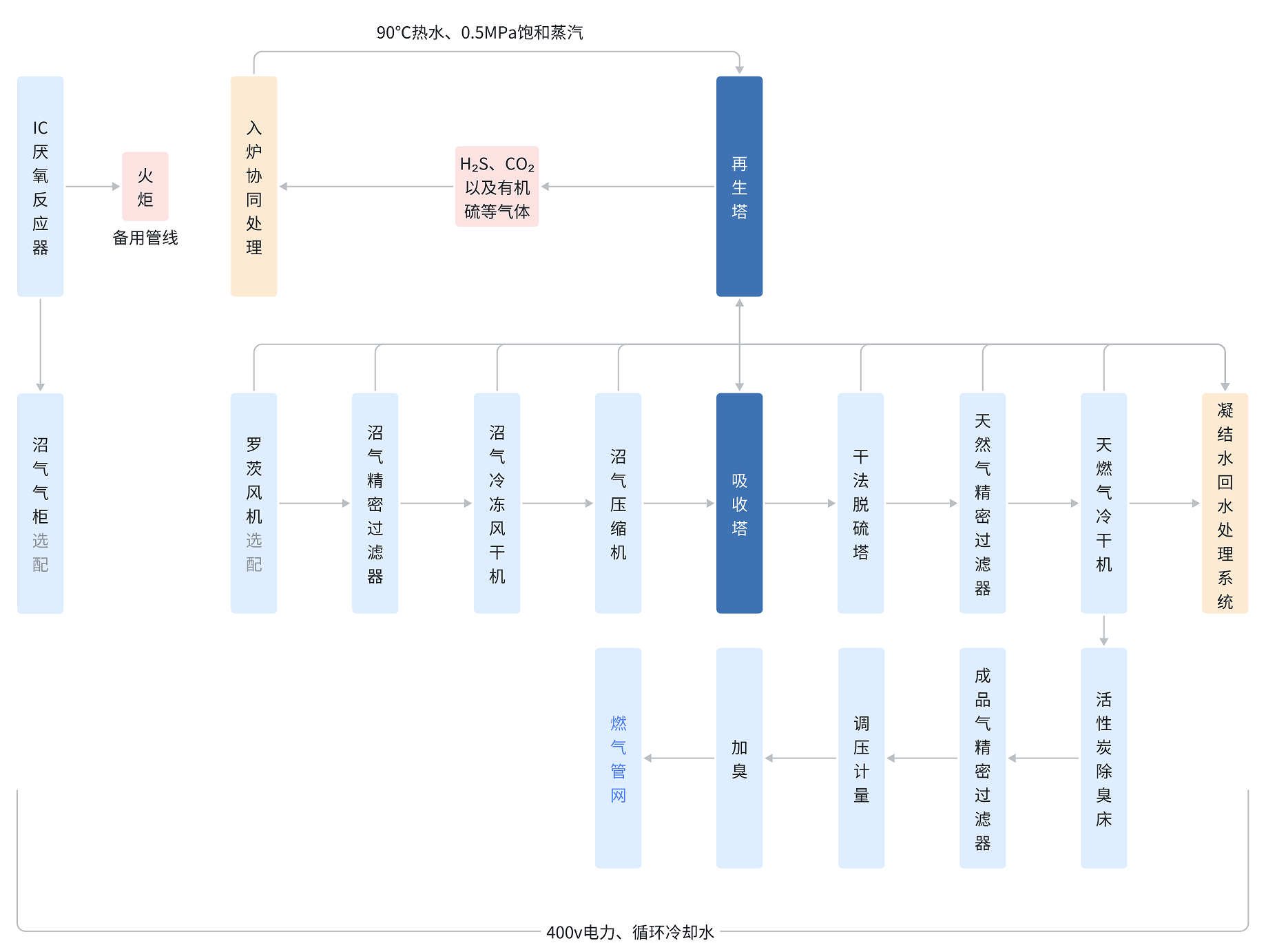

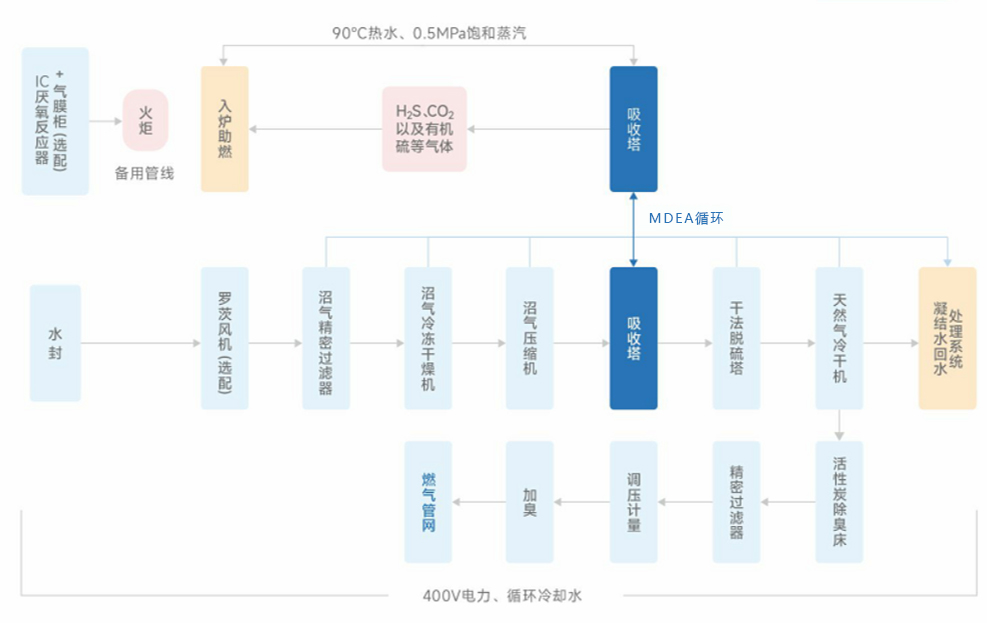

（1）沼气来气通过管道输送至沼气提纯装置范围。

（2）本装置设计充分考虑来气压力运行范围，可将进气主管压力稳定控制在要求范围内，同时设置超压、失压联锁保护装置，以应对突发非正常运行情况，确保气柜的安全稳定运行。

（3）沼气经过螺杆压缩机增压输送后，进入脱硫脱碳系统中吸收塔进行提纯，除去CO2、H2S，获得纯度超过99%的CH4产品气。

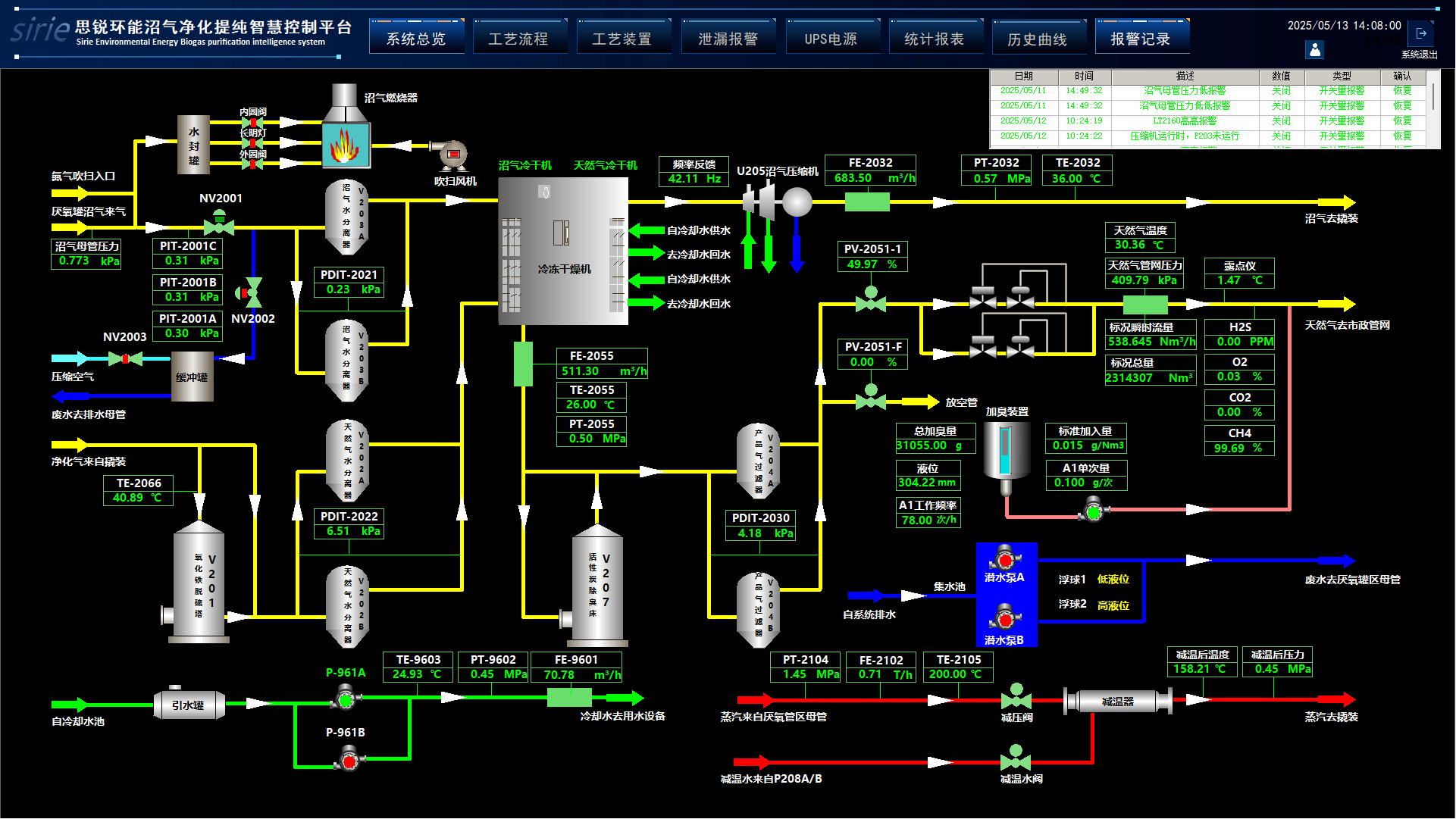

（4）产品气进入干法脱硫保障工艺后进干燥系统脱除水分，再进入TSA活性炭系统脱除有机硫，经过计量加臭调压，经调压器调压至0.4MPa后输入天然气管网，供下游用户使用。

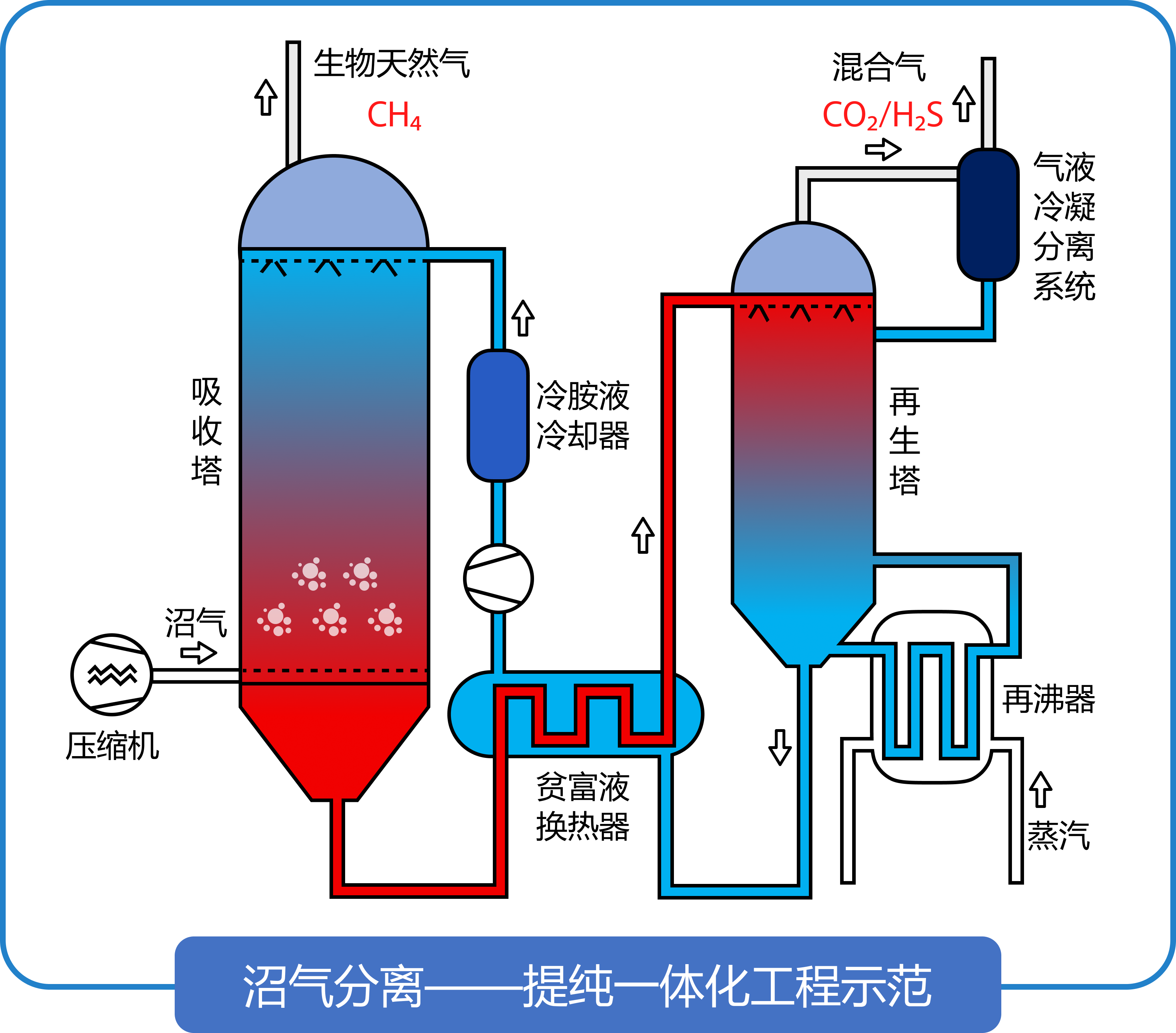

MDEA沼气净化提纯示说明

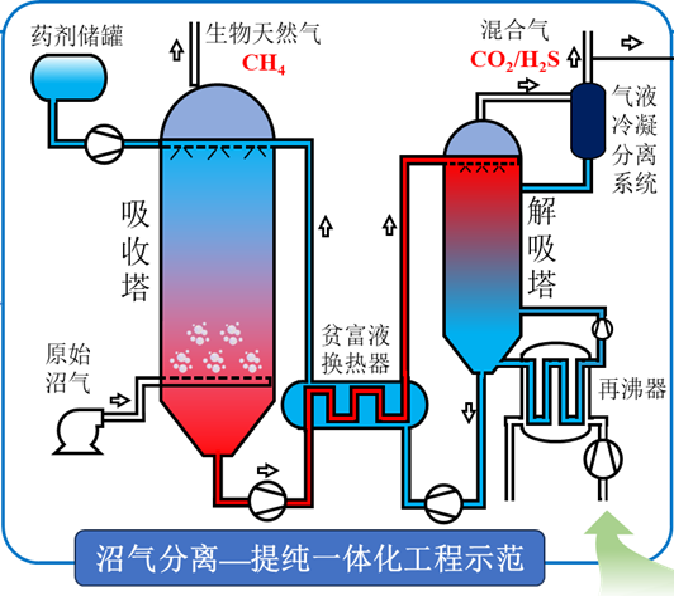

沼气提纯采用MDEA胺法脱硫脱碳提纯技术，以复合胺溶液为吸收剂、采用一段吸收、一段再生流程脱除原料气中的CO2、H2S。可将提纯后天然气中CO2和H2S的含量分别脱除至100ppm和20mg/Nm3以下。

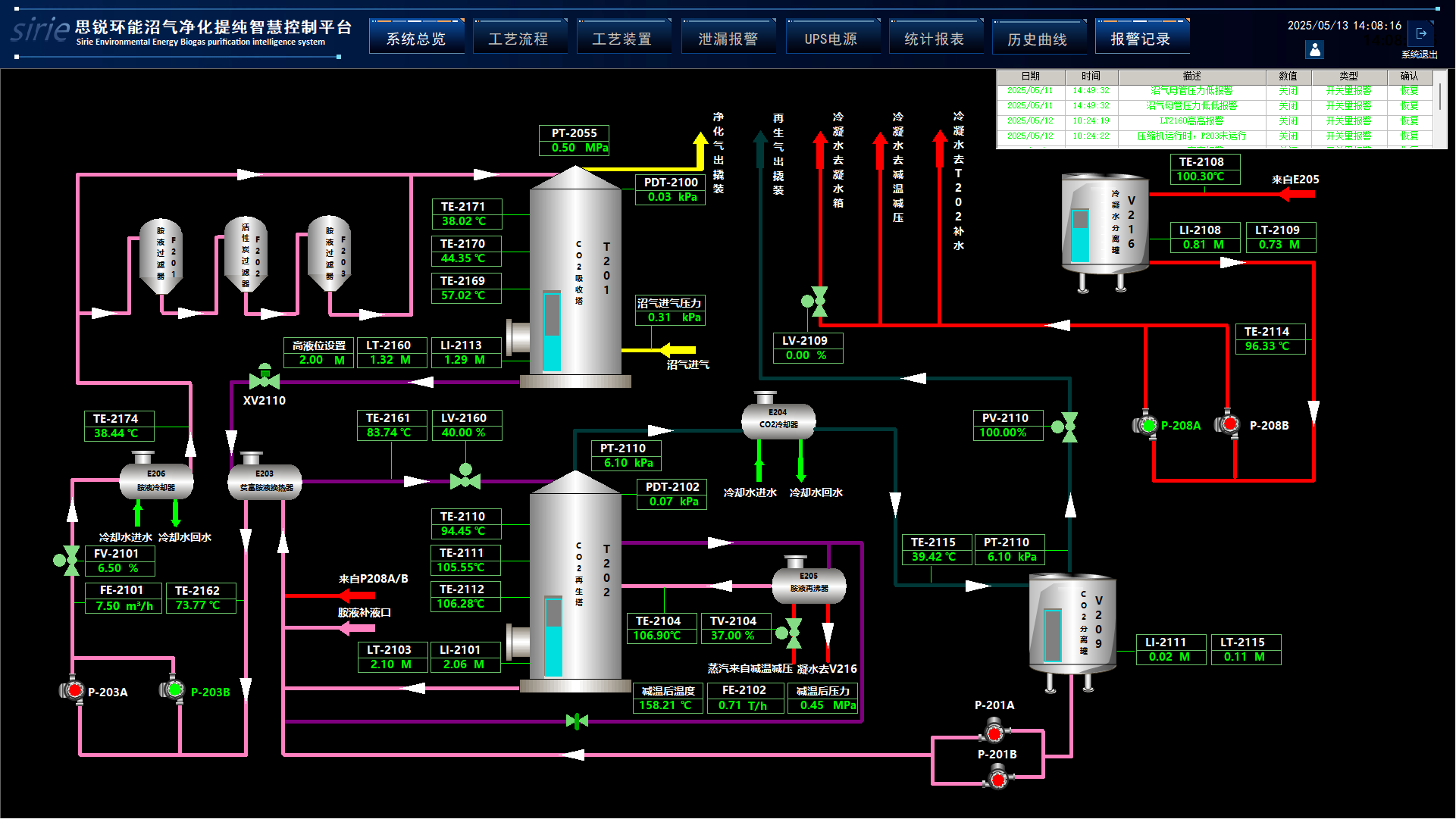

预处理、加压后原料沼气首先从吸收塔下部进入，自下而上通过吸收塔；与自上而下通过吸收塔的MDEA贫液逆流接触，进行热质交换，原料气中的CO2、H2S被吸收而进入液相，未被吸收的组份从吸收塔顶部引出，然后进入净化气分离器，并设置氧化铁干法脱硫工艺作为应急保障工艺，分离后的气体送往脱水工序，冷凝液收集后进入污水系统处置。

吸收了CO2和H2S的复合胺溶液称为脱碳富液，与再生塔底部流出的脱碳贫液换热后，再升温到98℃后进入再生塔上部，在再生塔内进行汽提再生，直至达到贫液的控制指标。出再生塔的贫液经过贫富液换热器和贫液冷却器，被冷却到40℃，之后经贫液泵，送至吸收塔上部，完成循环。

MDEA沼气提纯装置三维模型

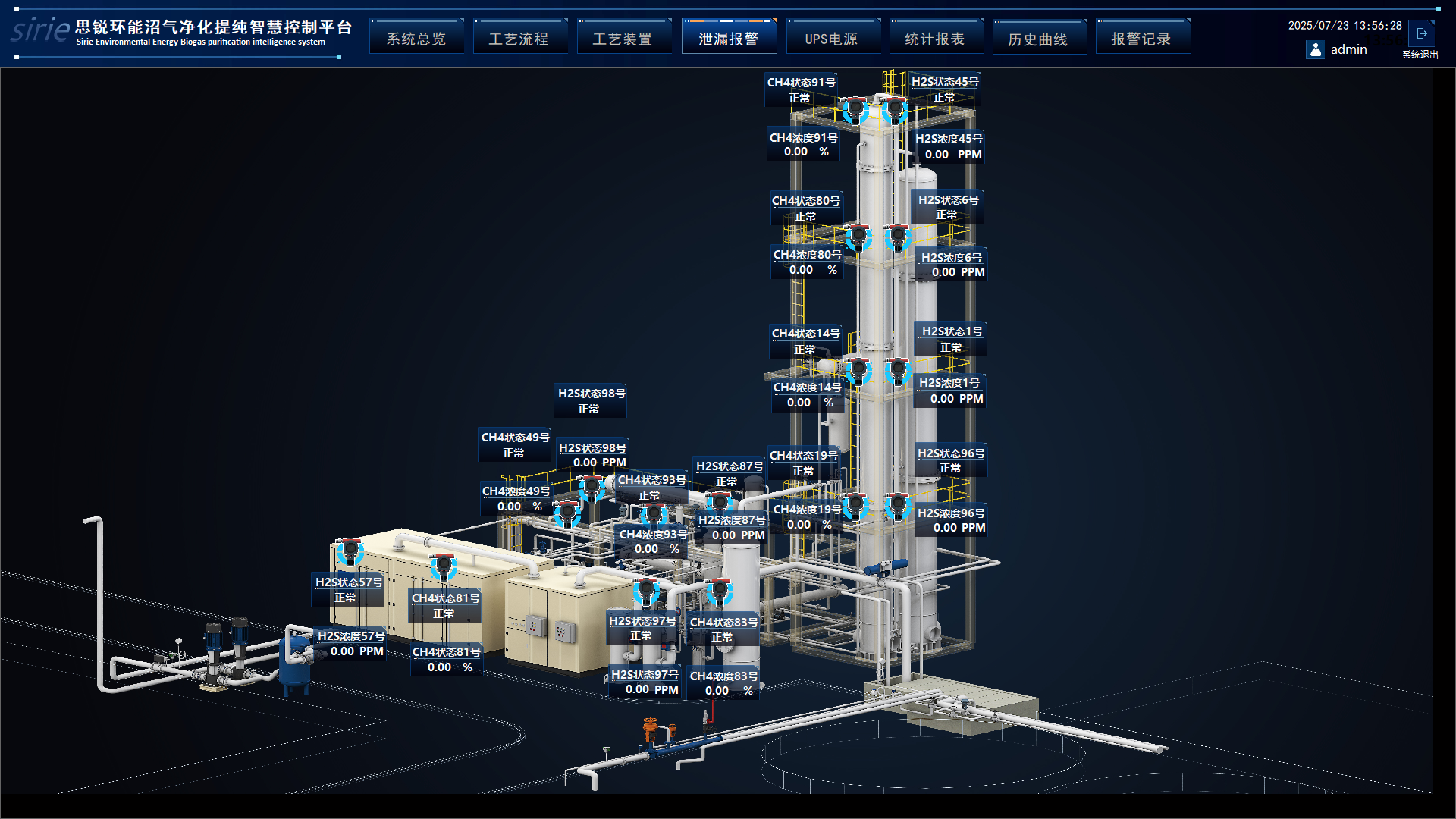

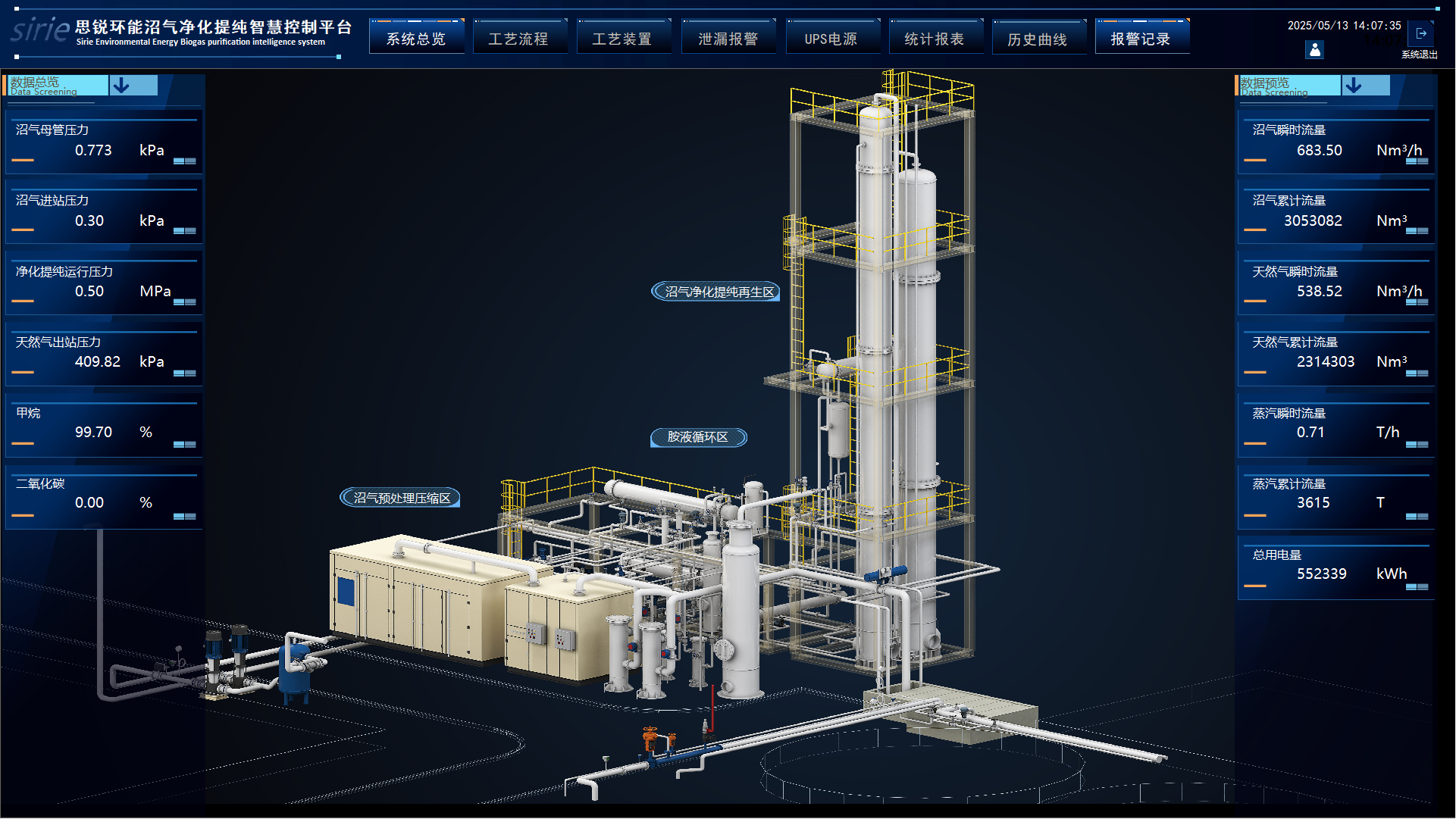

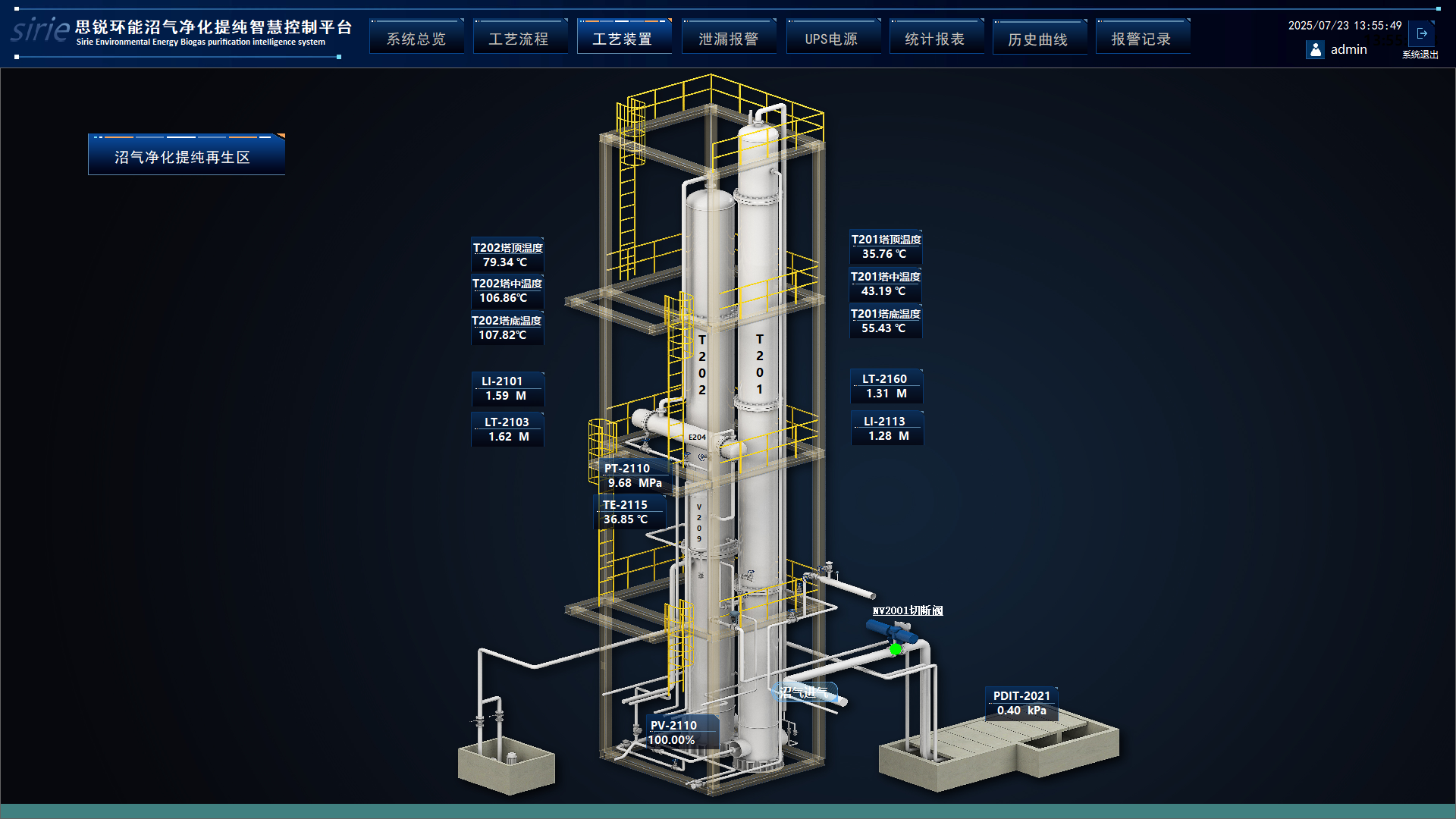

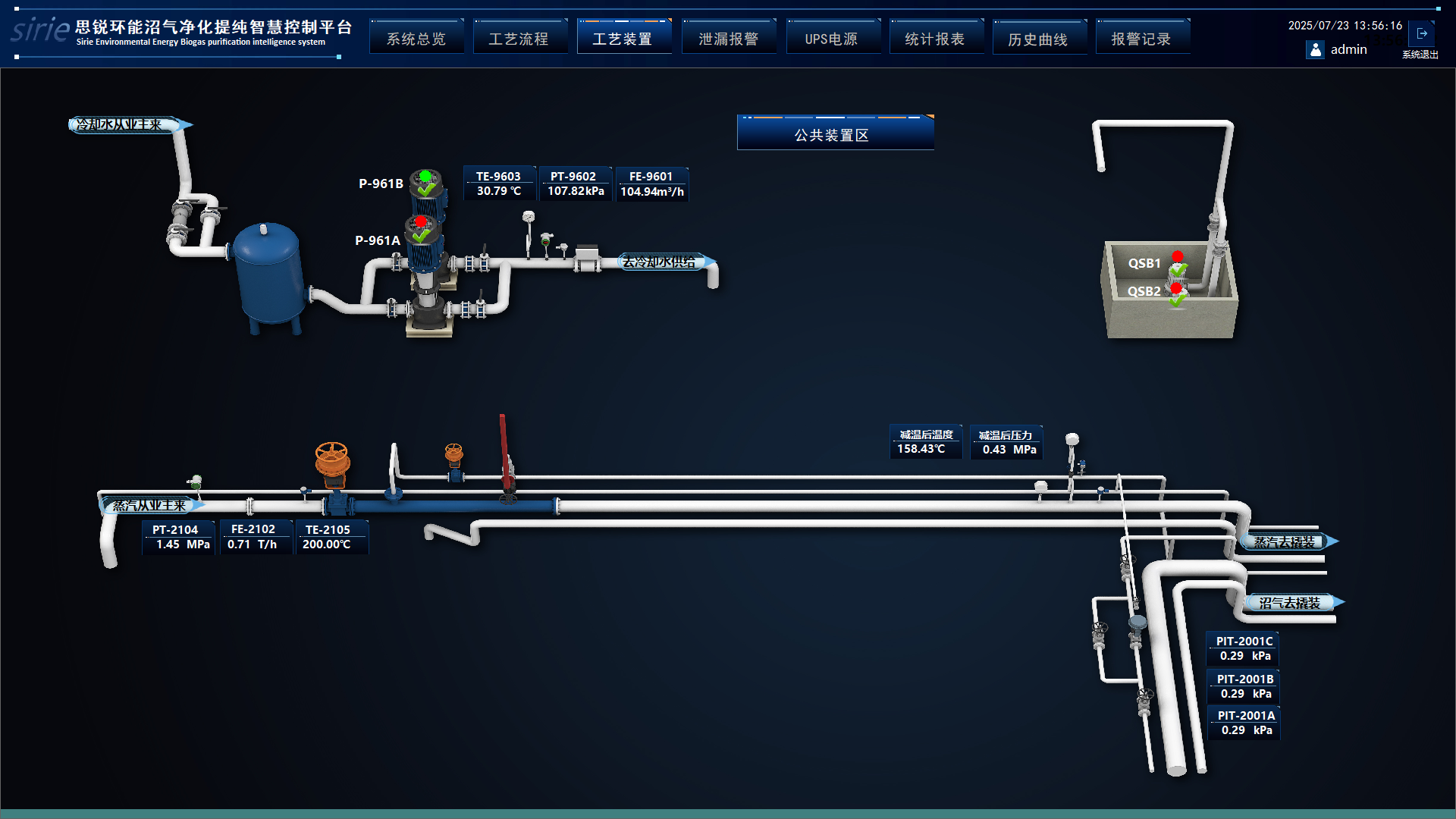

右图为杭州光大沼气提纯制生物天然气装置三维效果图，系统功能区主要包括沼气预处理压缩区、沼气净化提纯再生区、胺液循环区:

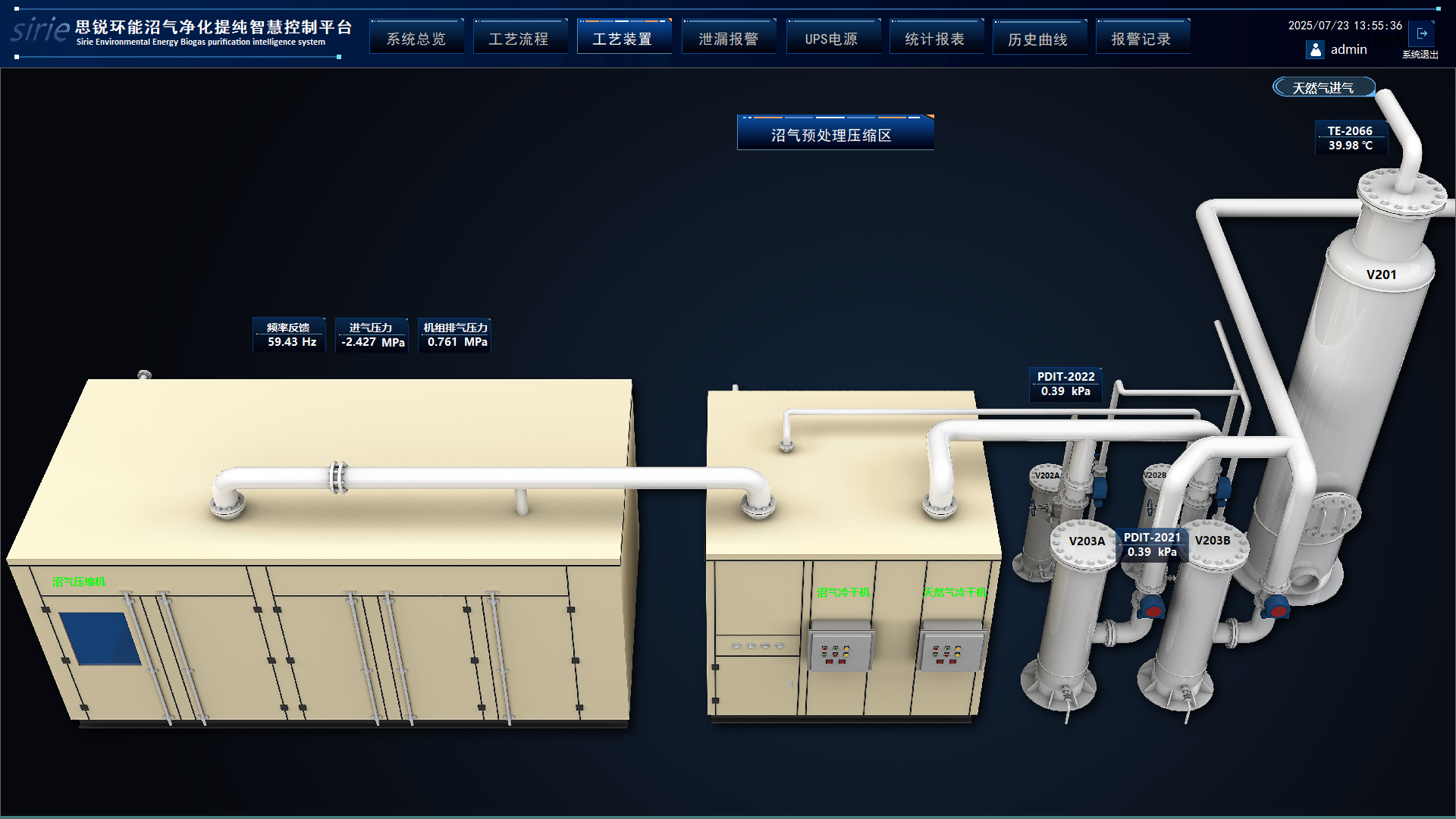

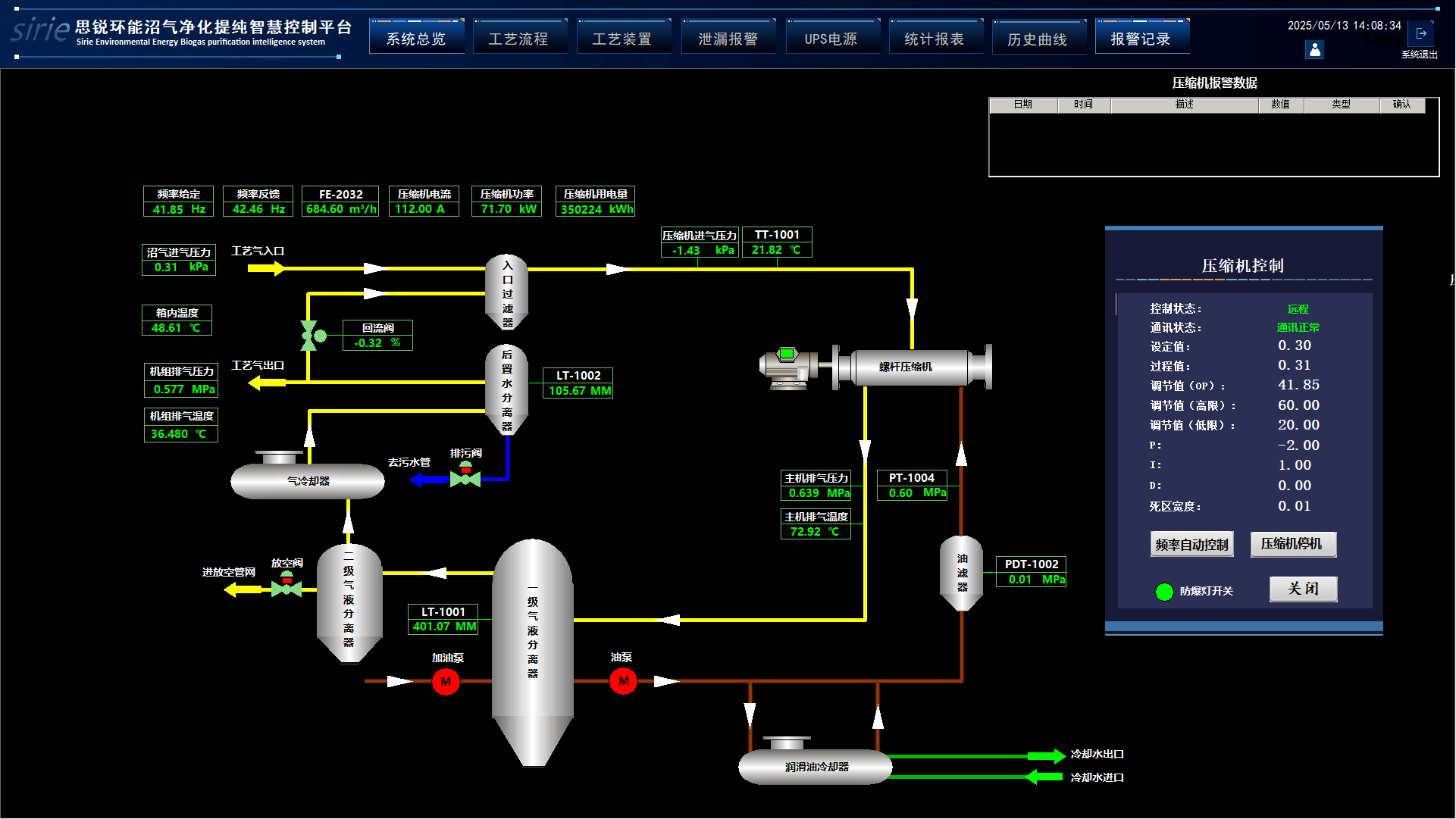

(1) 沼气预处理压缩区功能主要是将初沼气过滤、干燥、加压后输送至吸收塔；

(2) 沼气净化提纯再生区的功能是将沼气通入吸收塔，与MDEA溶液充分接触，吸收沼气中的CO2、H2S，产品气从吸收塔顶部引出至氧化铁保障脱硫塔和活性炭吸附塔净化后，接入燃气管网；

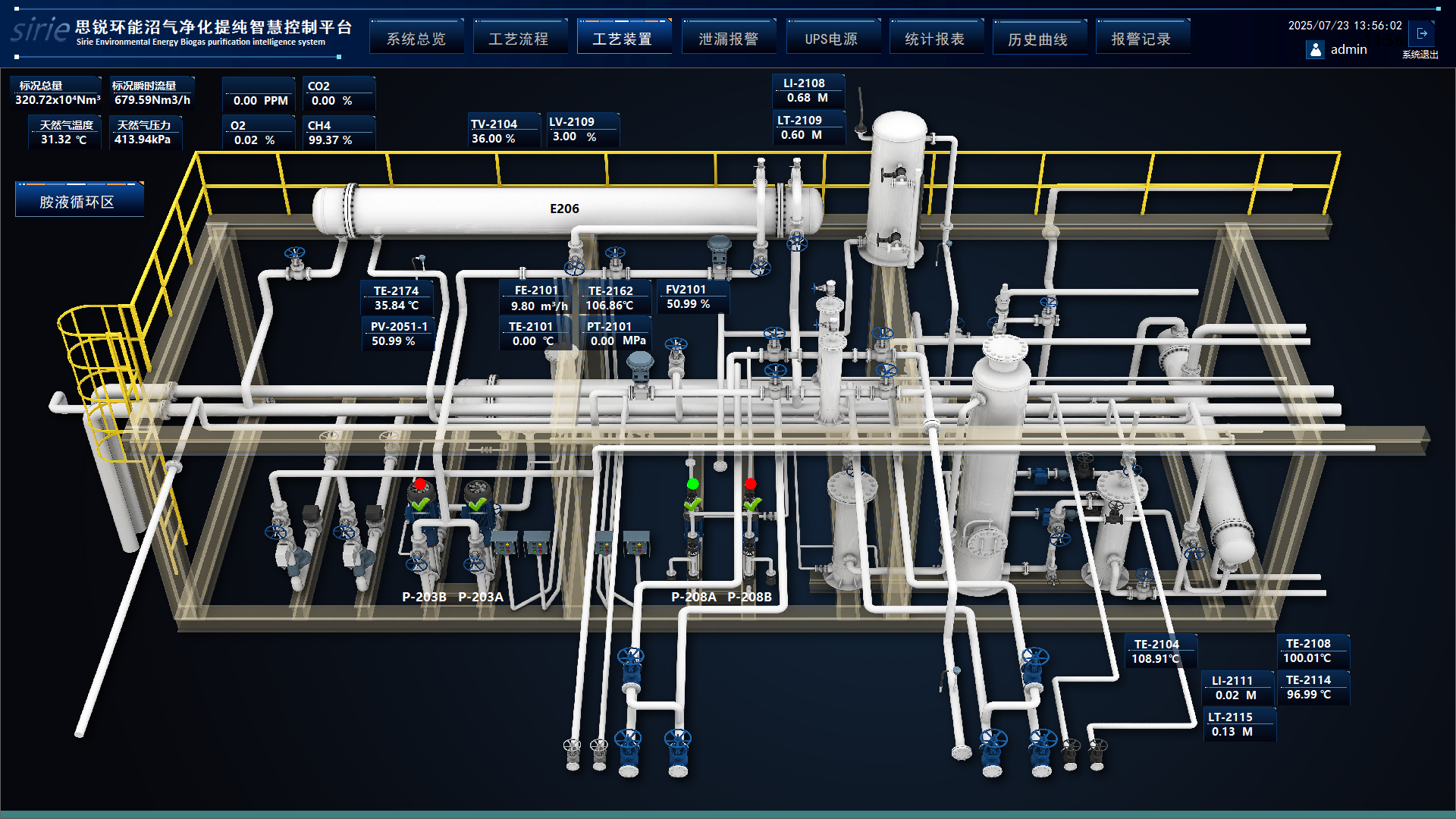

(3) 胺液循环区的主要功能是将吸收了CO2、H2S的富胺液进行加热再生，将酸气分离，再生后的贫胺送至吸收塔上不液循环利用。
